Le pliage à chaud du plastique repose sur un point simple : une plaque plastique ne se plie correctement que si la chaleur est concentrée au bon endroit et portée à la bonne température. Une chauffe mal répartie provoque des marques, des bulles ou des fissures. Une chauffe maîtrisée assouplit la matière puis fige la forme au refroidissement.
La soudure à chaud suit un principe distinct : elle fusionne deux surfaces plastiques en appliquant chaleur et pression de manière localisée. Le pliage prépare la forme; la soudure assemble les pièces. Ces deux procédés, bien que complémentaires, demandent des approches techniques différentes adaptées à chaque matériau et géométrie. Nous réalisons cette fabrication sur mesure en atelier, par découpe, pliage à chaud et soudure à chaud.
Comment plier du plastique à chaud efficacement
Le pliage à chaud repose sur une contrainte physique nette : la matière doit atteindre sa température de ramollissement sans dépasser son seuil de dégradation thermique. Si la chaleur est mal répartie, la plaque marque, bulle ou fissure. Si elle est bien conduite, le plastique devient malléable et garde ensuite la forme donnée au refroidissement.
Le pliage à chaud du plastique suit un principe de chauffage local
Savoir comment plier du plastique à chaud, c’est d’abord comprendre le chauffage linéaire. La chaleur est appliquée sur une ligne précise, pas sur toute la plaque. Cette montée en température peut se faire par résistance, par barre chauffante ou par un système adapté au matériau travaillé. Une fois la zone assouplie, nous plions à l’angle voulu puis nous maintenons la pièce jusqu’à sa stabilisation.
- Chaleur ciblée : elle doit rester concentrée sur la future ligne de pliage pour éviter les déformations sur le reste de la plaque.
- Température maîtrisée : chaque plastique réagit différemment; trop peu de chaleur fragilise la zone, trop de chaleur altère l’aspect et la tenue mécanique.
- Maintien pendant le refroidissement : c’est ce qui fixe la géométrie finale et limite le retour de forme.
La pièce reste d’un seul tenant. Il n’y a ni joint, ni cordon de soudure sur l’angle formé. La continuité mécanique est meilleure et les reprises avant un assemblage complémentaire sont réduites.
Le choix du matériau détermine la qualité du pliage soudure plastique à chaud
Pour plier du plastique avec de la chaleur, je conseille de trancher selon l’usage final, pas selon l’habitude. En chaudronnerie plastique, le polycarbonate, le PMMA et le PVC rigide peuvent être travaillés en pliage à chaud, mais ils ne se comportent pas de la même manière face à la chaleur, au refroidissement et à la contrainte thermique.
- PMMA : adapté quand l’aspect visuel compte, mais plus exigeant au pliage à chaud car sa plage de travail est plus sensible.
- Polycarbonate : c’est le choix le plus sûr pour une pièce soumise aux chocs ou aux efforts; il supporte mieux les contraintes de formage.
- PVC rigide : très utile pour des pièces techniques, notamment quand il faut ensuite assembler par soudage ou reprendre la pièce en soudure.
- Angles de pliage : la faisabilité dépend toujours de la forme, du développé et du matériau; il faut la valider dès le cahier des charges.
Si la priorité est la résistance, le polycarbonate est le bon choix. Si la priorité est la transparence et la qualité visuelle, le PMMA reste pertinent, à condition de maîtriser la température. Le PVC rigide est souvent le plus cohérent pour des ensembles techniques destinés à être assemblés par soudage.
Le formage à chaud prépare un soudage plus propre
Le formage à chaud prolonge directement le pliage à chaud. Il permet d’obtenir des géométries plus complexes à partir d’une seule plaque : formes en U, en C, capots, boîtiers ou conduits. Chaque ligne est chauffée dans un ordre précis afin de limiter les reprises et d’éviter qu’une déformation en crée une autre.
Voici un repère utile pour rédiger un cahier des charges : plus une pièce peut être obtenue à partir d’une seule plaque, plus le processus de soudage ensuite sera simple, régulier et propre. Nous appliquons ce principe en atelier pour préparer les éléments avant soudure, avec un procédé adapté à la matière et à la géométrie. Nous réalisons cette fabrication sur mesure par découpe, pliage à chaud et soudure à chaud.
Soudage plastique à chaud : température et techniques
La température de soudage du plastique conditionne directement la qualité d’une jonction : trop basse, la matière ne fusionne pas assez; trop haute, le plastique se dégrade sous l’effet de la chaleur. Le principe du soudage plastique repose donc sur une fusion locale, suivie d’un refroidissement sous pression. Ce procédé de soudage concerne uniquement les thermoplastiques, car les matériaux thermodurcissables ne ramollissent pas : ils se décomposent.
Le soudage de pièces thermoplastiques suit une séquence physique stricte
Il faut mettre en contact les surfaces à assembler, apporter l’énergie thermique nécessaire à l’interface, puis maintenir une pression régulière pendant le refroidissement. Sans cette continuité, la soudure perd en cohésion.
La technologie de soudage plastique crée une liaison de matière. Une fois la fusion obtenue, les chaînes moléculaires diffusent entre les deux pièces thermoplastiques, ce qui donne un assemblage permanent, adapté aux milieux humides, chimiques ou industriels.
Le soudage à l’air chaud demande des paramètres de soudage stables
Le soudage à l’air chaud utilise un flux d’ air chaud pour amener la zone de joint à la bonne température. Pour une soudure PVC, la référence de travail se situe à 275 °C. Le PP demande environ 300 °C. Le PE se travaille autour de 265 °C. Avant de commencer, la torche de soudage doit être préchauffée pendant 2 à 3 minutes afin de stabiliser l’apport de chaleur.
Les paramètres de soudage ne se résument pas à la température. La vitesse de déplacement compte autant. Trop vite, la fusion reste superficielle. Trop lentement, le matériau surchauffe, jaunit ou se déforme. Après le cordon, le maintien au repos est tout aussi important : le soudage de pièces thermoplastiques ne doit pas être sollicité tant que le refroidissement n’est pas complet.
| Matériau | Température de soudage | Particularités |
| PVC rigide | 275 °C | Chanfrein obligatoire, résultat homogène et étanche |
| PP (polypropylène) | 300 °C | Soudage thermique recommandé, liaison permanente |
| PE (polyéthylène) | 265 °C | Semi-cristallin, convient aussi à la plaque chauffante |
La soudure PVC exige une préparation nette de chaque plaque
En soudure PVC, la préparation du joint ne se discute pas. Les bords de la plaque à assembler doivent être chanfreinés pour recevoir correctement la baguette de soudage. Cette préparation guide la matière fondue, favorise une pénétration régulière et limite les surépaisseurs au départ du cordon.

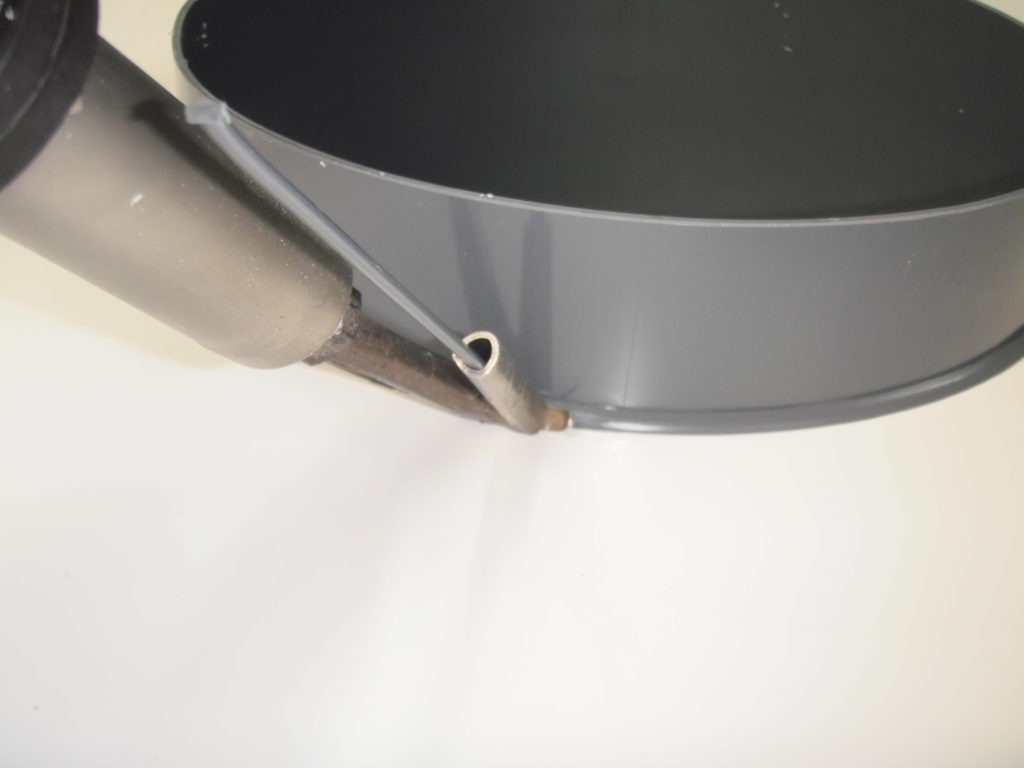

En atelier, nous chauffons les deux faces avec de l’ air porté à la bonne température, puis nous amenons la baguette de soudage avec une pression constante. C’est l’application directe du principe du soudage plastique au PVC rigide. Pour d’autres géométries ou d’autres matières, une plaque chauffante peut être plus adaptée qu’une torche de soudage.
Pour orienter votre cahier des charges : définissez d’abord le milieu de service, humidité, agents chimiques, température ambiante, puis choisissez la matière et la méthode de soudage compatibles.
Nous réalisons en atelier la fabrication et le soudage de pièces thermoplastiques : débit, pliage à chaud et assemblage par soudure, sur mesure selon votre cahier des charges.
Ressouder une pièce en plastique : méthodes alternatives
La chaleur ne suffit pas à elle seule pour ressouder une pièce en plastique : le bon procédé de soudage dépend d’abord du matériau, de la géométrie du joint et de la pression appliquée pendant l’assemblage. Au-delà du soudage à l’air chaud, plusieurs méthodes permettent d’assembler des pièces thermoplastiques avec un niveau de finition et de tenue adapté à l’usage final.
Préparer la plaque et identifier le plastique avant tout soudage
Avant de ressouder une pièce en plastique, les surfaces doivent être propres, sèches et bien ajustées.
Un nettoyage soigné à l’eau chaude et au savon, puis un séchage complet avec un chiffon non pelucheux, reste un bon repère pour démarrer le processus de soudage. Ensuite, il faut vérifier la nature du plastique.
- Identification du matériau : chaque plastique thermoplastique possède son repère. Pour le soudage de pièces thermoplastiques, le matériau d’apport doit rester compatible avec la pièce afin de fondre dans les bonnes conditions.
- Nettoyage des surfaces : toute trace de graisse, de poussière ou de résidu perturbe la fusion et fragilise la soudure.
- Maintien des éléments : la pièce doit rester stable pendant le procédé de soudage, avec un appui régulier et une pression adaptée sur la zone à assembler.
Je vous conseille d’inscrire noir sur blanc, dans votre cahier des charges, le type de thermoplastique à souder, l’état de surface attendu et la zone exacte à reprendre si vous devez ressouder une pièce en plastique ou assembler une plaque.
Le soudage à l’air chaud reste utile, mais il n’est pas le seul procédé de soudage
Le soudage à l’air chaud fonctionne bien sur de nombreuses réparations et fabrications en plastique. Il utilise un flux d’air chauffé pour amener la matière à fusion, avec ou sans apport selon la configuration. Ce procédé demande un réglage précis de la chaleur et un bon contrôle du geste pour éviter de dégrader la surface.
Ultrasons, friction et vibration répondent à des logiques mécaniques différentes
Le soudage par ultrasons utilise des vibrations mécaniques à haute fréquence pour créer une chaleur localisée à l’interface, sans chauffer toute la pièce. Ce procédé est rapide. Il convient bien à certaines petites pièces thermoplastiques lorsque l’on recherche un joint propre et régulier.
Le soudage par friction produit la chaleur par frottement direct entre les surfaces à assembler. Le matériau commence alors à fondre sur la zone de contact, puis la pression assure la cohésion pendant le refroidissement. Ce procédé est efficace lorsque la géométrie des pièces s’y prête.
Le soudage par vibration repose sur le même principe général, mais avec un mouvement linéaire contrôlé. Il est adapté à des pièces thermoplastiques plus grandes ou plus complexes, avec une bonne régularité de soudure sur toute la ligne de jonction.
Le soudage au laser et le soudage infrarouge visent la précision thermique
Le soudage au laser concentre l’énergie sur l’interface de jonction pour fondre très précisément la matière sur des zones définies, sans affecter le reste de la pièce. C’est un choix technique pertinent lorsque la discrétion de l’assemblage et la précision priment.
Le soudage infrarouge chauffe les surfaces sans contact direct. Ce procédé thermique limite les marquages mécaniques et permet un échauffement maîtrisé avant mise en pression. Pour certaines pièces thermoplastiques, c’est plus propre qu’un contact direct avec un outil chauffant.
La plaque chauffante reste une référence pour certaines plaques et grandes jonctions
Le soudage par plaque chauffante consiste à mettre les surfaces en contact avec la plaque pour les faire fondre, puis à les presser l’une contre l’autre. Ce procédé donne de bons résultats sur des assemblages linéaires, notamment lorsqu’il faut assembler une plaque ou des éléments de format plus important.
Le thermoscellage relève de cette même logique de chaleur et de pression, avec un usage fréquent sur des matières souples ou des configurations répétitives. Si votre besoin concerne une grande longueur de joint ou une surface plane, ce repère est utile à intégrer dès la définition de la pièce.
La finition d’une soudure influence la tenue mécanique
Une fois la soudure refroidie, la finition compte encore. Les excès de matière et les aspérités peuvent être repris par ponçage progressif pour retrouver une surface plus régulière.
Une finition propre réduit les zones d’amorce sous contrainte et améliore le comportement de la pièce en pression ou en environnement thermique variable. Selon l’usage, je vous recommande de préciser dans votre demande le niveau de finition attendu, la visibilité de la zone soudée et les contraintes mécaniques ou thermiques supportées par la pièce.
Dans notre atelier en Seine-et-Marne, nous fabriquons uniquement sur mesure, par découpe, pliage à chaud et soudure à chaud, puis nous contrôlons chaque pièce avant expédition.
Foire aux questions
Peut-on plier et souder les mêmes matériaux plastique ?
Plusieurs thermoplastiques acceptent à la fois le pliage à chaud et le soudage. C’est le cas du PVC rigide, souvent utilisé en chaudronnerie plastique : il se forme sous l’effet de la chaleur, puis se soude bien à l’air chaud pour assembler des éléments entre eux. Le polycarbonate se plie bien lui aussi, mais son soudage demande plus de contrôle pour obtenir des jonctions propres. Le PMMA, en revanche, n’est pas le meilleur choix si le soudage est prioritaire, surtout sur des pièces transparentes où l’aspect visuel compte.
À quelle température le plastique se ramollit-il pour le pliage à chaud ?
La température de ramollissement dépend du plastique travaillé. Le PVC rigide devient malléable dans une plage modérée selon sa formulation, tandis que le polycarbonate demande davantage de chaleur. Le PMMA est plus sensible : sa zone de travail est plus étroite et supporte mal les écarts. Pour un pliage à chaud propre, la chaleur doit rester régulière sur toute la ligne de pliage. Si la température est trop basse, la matière garde des contraintes internes. Si elle monte trop, vous risquez une dégradation de surface, des bulles ou une déformation difficile à rattraper.
Quelle est la différence entre le soudage à l’air chaud et le thermoscellage ?
Le soudage à l’air chaud utilise un flux d’air chauffé pour fusionner localement la matière, avec ou sans apport de matière selon les cas. C’est une méthode adaptée aux fabrications sur mesure en chaudronnerie plastique, notamment quand il faut assembler des formes techniques. Le thermoscellage repose, lui, sur une combinaison de pression et de chaleur appliquée directement entre deux surfaces. Il convient surtout à des géométries simples et à certains thermoplastiques en nappe ou en surface plane.
